Bus Hold...




Bus Hold에 대하여...

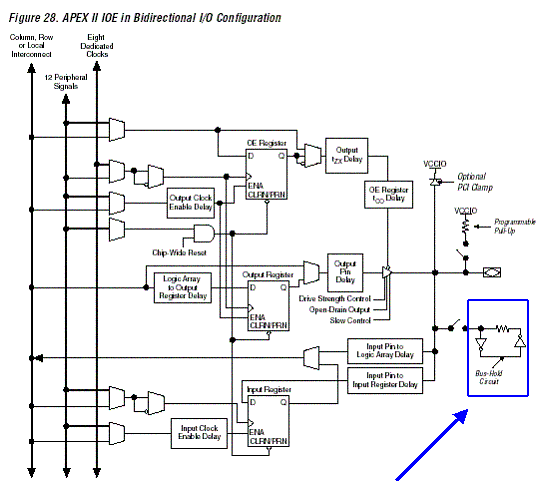

APEX II는 각 I/O 핀들에 Bus-hold라는 특징을 이용할 수 있다...  이 옵션을 선택하게 되면, Bus-hold 회로는 마지막 상태의 신호를 약하게 hold시킨다...  Bus-hold 특성은 bus가 tri-state 상태가 될 때 다음의 입력 신호가 들어올 때까지 최종의 상태 값을 holding 시킴으로써 레벨 값을 hold 시키기 위한 외부 pull-up 이나 pull-down 저항을 달아줄 필요가 없게 된다...  또한 Bus-hold 회로는 구동되지 않는 핀들을 잡음이 의도하지 않은 고주파수 스위칭을 야기할 수 있는 곳에서 input threshold 전압의 영향을 받지 않도록 유도한다...  이런 특성은 각각의 I/O 핀들마다 선택할 수 있다...  신호의 과구동을 방지하기 위해서 Bus-hold 출력은 VCCIO보다는 높지 않다...  Bus-hold 특성이 선택되면, programmable pull-up 옵션은 사용할 수 없다...  또한, open-drain 출력이 GTL+ I/O에서 사용되고 있다면, Bus-hold 특성을 disable시켜선 안 된다...  Bus-hold 회로에서 적용하는 저항(RBH)은 약 7kohm정도이다...  Bus-hold 회로는 configuration 이후에 활성화되고, 일단 user mode로 들어가면, Bus-hold 회로는 configuration의 최종 상태 값을 잡아둔다...
